複線図トレーナー

About

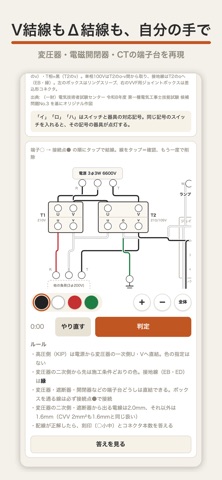

複線図、描けるようになる。 「複線図トレーナー」は、電気工事士 技能試験の要である複線図を、実際に指で描いて練習できるアプリです。第二種と第一種の両方に対応しています。 技能試験は、毎年公表される候補問題の中から1問がそのまま出題されます。合格への定石は「候補問題すべてを、単線図から複線図に変換できるようになること」。このアプリは2026年度の候補問題を、第二種は全13問、第一種は全10問収録しています。 [指で結線して覚える] 単線図を見ながら、器具の端子とジョイントボックスの接続点をタップして結線。電線の色(黒・白・赤・緑)も本番どおり選びます。間違えたら「どこが違うか」を具体的に指摘します。 - 誤結線: つないではいけない組み合わせ - 未結線: つなぎ忘れ - 色違い: 接地側・非接地側の色ルール違反 [リングスリーブの刻印まで判定] 配線が正解したら、接続点ごとにリングスリーブの刻印(○・小・中)と差込形コネクタの本数を答えます。筆記でも技能でも問われる、合否を分けるポイントです。 [第一種: 高圧受電と変圧器の結線] 単相変圧器、V結線、Δ結線、電磁開閉器と押しボタンの自己保持回路、CTと過電流継電器、VTとVCB補助接点まで、試験と同じく端子台で代用した盤面で結線します。施工条件は試験で問題ごとに明記されるため、アプリ内の条件はよく出る形を想定したものです。 [詰まったら答えと解説] 模範解答の配線をワンタップで表示。線をタップすると経路がハイライトされ、接続点ごとの電線内訳(2.0mm×1本+1.6mm×2本など)も確認できます。 [収録内容] - 第二種 2026年度(令和8年度) 候補問題 全13問 - 第一種 2026年度(令和8年度) 候補問題 全10問 - 基礎練習3問(はじめての方向け) - 模試モード(第二種・ランダム出題・目標5分・ベストタイム記録) 無料で基礎練習3問、第二種の候補問題No.1・No.6、第一種の候補問題No.4をお試しいただけます。 第二種の全13問は買い切り600円、第一種の全10問は買い切り800円で解放されます(別売り・広告はありません)。 出典: 単線図は(一財)電気技術者試験センター公表の候補問題を基にしたオリジナル作図です。
