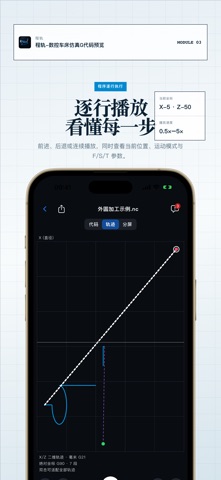

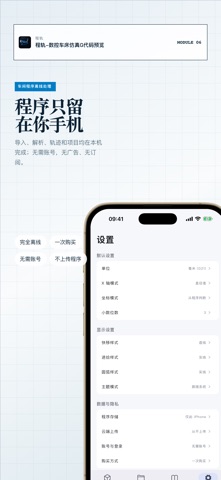

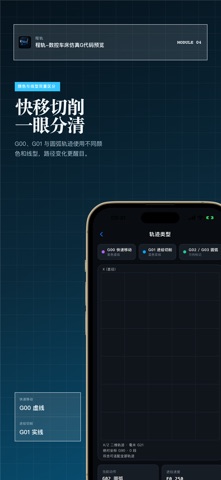

程轨是一款面向数控车床操作员、编程人员和实训用户的离线 G-code 二维轨迹预览工具。 把程序文本粘贴进来，或从“文件”导入 NC、CNC、TAP、GCODE、TXT 文件，即可在 iPhone 上查看 X/Z 平面的刀具轨迹。代码行与轨迹段双向同步，方便理解程序轮廓、定位圆弧和坐标问题。 【二维刀路预览】 - 支持 G00、G01、G02、G03 基础运动 - 支持 X/Z 绝对坐标和 U/W 增量坐标 - 支持 R 与 I/K 圆弧参数 - 支持毫米、英寸单位 - 支持 X 轴直径值和半径值显示 - 快速移动与进给轨迹使用不同线型 【代码与轨迹同步】 - 点击代码行，高亮对应轨迹 - 点击轨迹段，定位来源代码 - 单步前进、后退与连续播放 - 查看当前 X/Z、运动模式、F/S/T 参数 - 双指缩放、平移和一键适配全部轨迹 【基础问题提示】 - 标记无法识别或暂不支持的代码 - 提示单位、坐标模式和直径模式歧义 - 检查不成立的圆弧参数 - 标记未展开的固定循环、宏和子程序 - 包含未支持代码时明确显示“部分预览” 【为车间现场设计】 - 粘贴即可预览，不需要创建账号 - 支持从 Files 导入常见程序文本 - 项目和程序仅保存在本机 - 无广告、无订阅 - 一次购买，核心功能完全离线 【当前支持边界】 程轨提供程序文本解析、二维轨迹可视化和基础问题提示，不是工业级机床仿真或碰撞检测系统。 V1 不完整展开 G70、G71、G72、G73、G74、G75、G76 固定循环，不执行任意宏变量、条件跳转或复杂子程序。遇到这些代码时，App 会标记相应行并将项目显示为“部分预览”，不会静默忽略。 实际加工安全还取决于机床控制器、参数、刀具、刀补、装夹、卡盘、工件材料和现场状态。上机前必须按照设备与企业流程进行程序复核、图形检查、空运行、单段执行和试切。本 App 不能替代这些安全措施。
