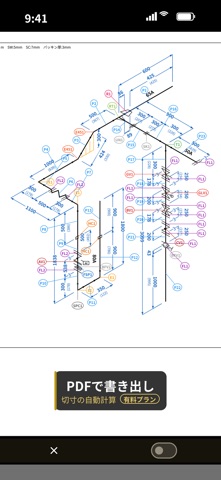

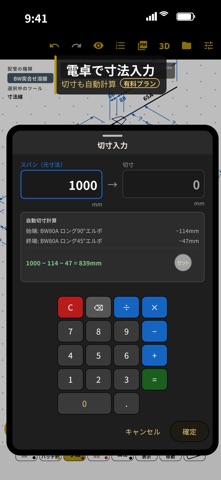

配管アイソメ図（スプール図）の作図に特化した、施工・製缶現場向けの作図アプリです。 紙とスケールでの手書き作図、CADソフトの立ち上げ待ち――そんな手間を、タブレット1台に置き換えます。継手やバルブのシンボルをタップして配置していくだけで、配管アイソメ図が組み上がっていきます。 【主な機能】 ■ 配管・継手シンボル エルボ（90°/45°）、チーズ、径違いチーズ、レジューサー（同心・偏心）、キャップ、フランジ、ゲート/グローブ/ボール/チェッキバルブ、溶接ソケットなど、実務でよく使う継手を一通り収録。溶接（BW）・ねじ込み（SC）・差し込み溶接（SW）・フランジ（FL）の接続種別も配管ごとに指定できます。 ■ 切寸の自動計算 JIS B2312（突合せ溶接式管継手）・JIS B2002/2080（バルブ面間寸法）に基づき、継手の食い込み分を考慮した切寸を自動計算。呼び径をひとつの区間に入力すれば、径違いチーズ・レジューサーに突き当たるまで隣接する区間へ自動的に判定が波及するので、細かい区間ひとつひとつに手入力する手間がありません。自動計算値はあくまで一般規格に基づく目安値で、各区間ごとに手入力で上書きすることもできるので、貴社独自の基準に合わせて調整可能です。 ■ 部材番号・部材表・切寸リスト 配管・継手に自動で部材番号を割り振り。同種・同径の継手は自動でグループ化されて集計されます。部材表（発注用の集計表）と切寸リスト（個別の切り出しリスト）をワンタップで生成できます。 ■ 現場で使えるPDF出力 文字や線がぼやけないベクター形式でPDF出力。用紙サイズはA1・A3・A4の3種類に対応し、縦横どちらの向きでも出力可能。図面枠・標題欄もつけられ、部材表・切寸リストもPDFに一緒に書き出せます。現場でスマートフォン・タブレットに拡大表示しても線がにじみません。 ■ 下敷き画像・参考画像 既存の図面やPDF、写真を下敷きとして取り込み、なぞり描きの参考にできます。 ■ プロジェクト保存・共有 作図データはスプール図単位のプロジェクトファイルとして保存・呼び出しが可能。iCloud Drive経由でファイルを共有・引き継ぎできます。 配管・プラント工事、製缶・スプール図作成に携わる方に、現場ですぐ使える作図ツールとしてお使いいただけます。 【ご利用にあたって】 ・切寸・面間寸法等の自動計算値は、JIS等の一般規格に基づく参考値です。溶接代・すき間の取り方や許容差は会社・現場ごとに独自基準がある場合があるため、実際の加工・施工前には必ず貴社の基準・仕様に照らして確認・調整のうえご使用ください。
